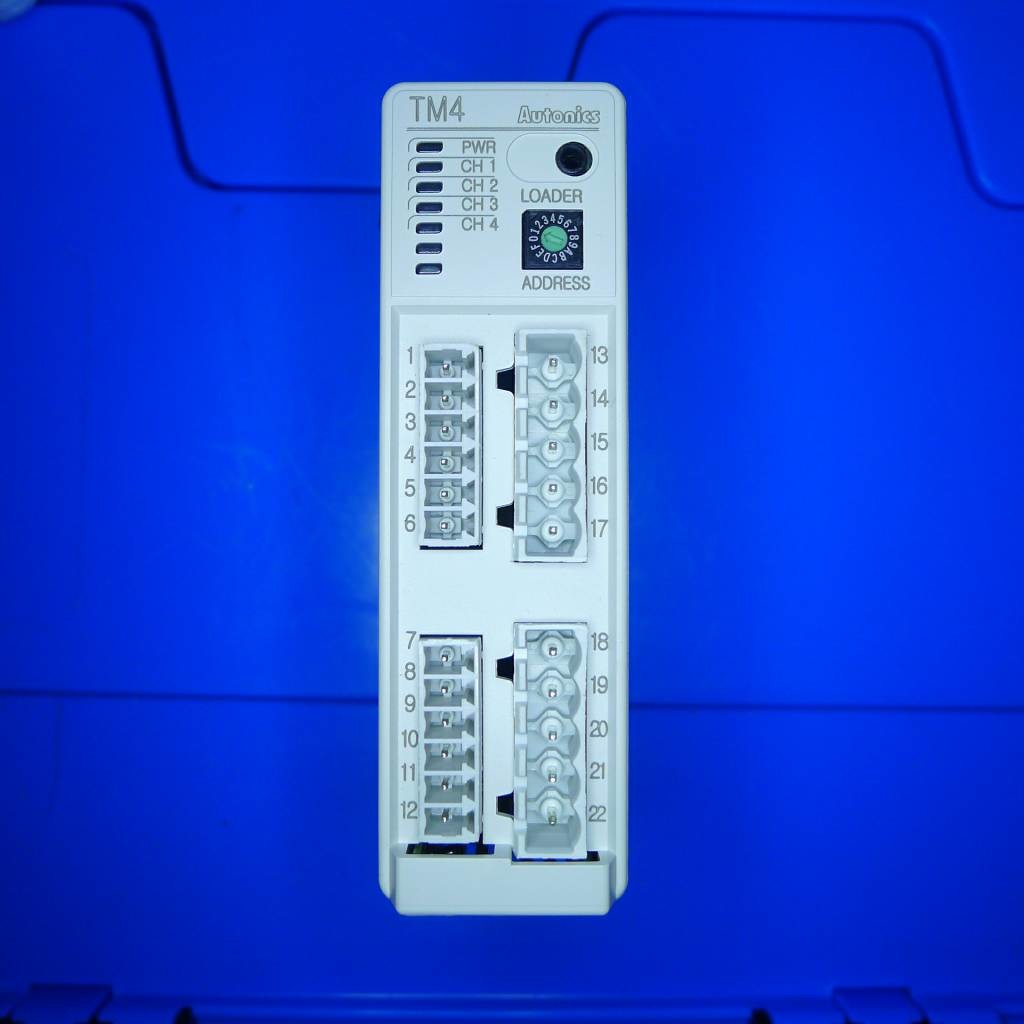

| 브랜드 이름: | Autonics |
|---|---|
| 모델 번호: | TM4-N2SB |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 5-8 작업 일 |
| 지불 조건: | T/T |
자료표
| 전시 방법 | 비-디스플레이 |
| 제어 방법 | 온/오프 통제, P, PI, PD의 PID 통제 |
| 입력 채널의 수 | 4 - 수로 |
| 입력 명세 | 열전대: K (캘리포니아), J (IC), E (크롬), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT), L (IC), U (CC), Platinel II RTD: DPt100Ω, JPt100Ω |
| 표본 추출 주기 | 100ms (4 CH 동시 표본 추출) |
| 산출을 통제하십시오 | SSR 드라이브 ([온/오프] 22VDC) |
| 선택권 산출 | RS485 커뮤니케이션 |
| 단위 유형 | 확장 단위 |
| 전력 공급 | 24VDC |
| 측정 Accuracy_Thermocouple | (PV ±0.5% 또는 ±1℃는, highter 하나를 선정합니다) 최대 ±1 손가락. |
| 측정 Accuracy_RTD | (PV ±0.5% 또는 ±1℃는, 더 높은 것을 선정합니다) 최대 ±1 손가락. |
| 히스테리시스 (조정가능한 감도) | 100℃/℉ (100℃/℉에 0.1) 가변에 1 |
| 비례띠 | 999.9℃/℉에 0.1 |
| 완전한 시간 | 0에서 9999 SEC |
| 파생 시간 | 0에서 9999 SEC |
| 조절기 | 0.1에서 120.0 SEC (출력되는 릴레이 산출, SSR 드라이브만을 위해) |
| 수동 리셋 | 0.0에서 100.0% |
| 절연제 유형 | 두 배 절연제 또는 강화된 절연제 (측정 입력 부속과 힘 부속 사이 절연성 힘: 1kV) |
| Environment_Ambient 온도 | -10 50℃에, 저장: -20 60℃에 |
| Environment_Ambient 습도 | 35에서 85% RH의 저장: 35에서 85% RH |
| Weight_Expansion 단위 | 대강 231g (대강 166g) |
※는 확장 단위 전원/comm를 공급하지 않습니다. 맨끝. 기본 단위에 그것을 주문하십시오.
열전대 K, J, E, T, N, 그것은의 경우에는 ※ -100℃의 밑에 있고 L, U, Platinel II, ±2℃ ±1 손가락의 밑에 있습니다.
열전대 B의 경우에는, 전시 정확도는 400℃의 밑에 지켜질 수 없습니다.
열전대 R의 경우에는, S, 그것은 200℃의 밑에 있고 C, G, 최대 입니다. 3℃ ±1 손가락.
온도의 ※ 영향: 그것이 실내 온도 (23±5℃) 범위에서를 위해 일 때 적용되는.
※는 무게 포장을 포함합니다. 괄호에 있는 무게는 단위를 위해서만 입니다.
※ 환경 저항은 얼거나 응축에 정격 입니다.
S.no 묘사
지도 부속
수 모형/부품 번호 양 참고 사진
1개의 세포 카세트 선적 컨베이어 벨트 20341-02-011 4
컨베이어 벨트 20341-02-032 2를 내리는 2개의 세포 카세트
CCD 135052275 4를 위한 3개의 세포 이동 컨베이어 벨트
CCD 2를 위한 4개의 세포 이동 모터 시기를 정하는 벨트
5개의 세포 선적 진공 빨판은 50를 받아 넣습니다
6개의 유출 바늘 1개의 상자
7개의 로봇 진공 컵 30
8 용접 컨베이어 벨트 2
핀을 누르기에 따라서를 가진 9 용접 누르는 지그 (놓으십시오) 2 세트
컨베이어 벨트 20232-31-070 2를 내리는 10 끈
컨베이어 벨트 135054418 1를 내리는 11의 끈 Layup
여행 진공을 내리는 12 끈은 150를 받아 넣습니다
13의 IR 램프 12
14 용접 누르는 핀 및 봄 200
15의 램프 죔쇠 세트 24 세트
16의 끈 절단기 컨베이어 벨트 4
17의 끈 절단기 시기를 정하는 벨트 2
18 카세트는 감지기 4를 검출합니다
19의 용접 컨베이어 히이터 관 20232-31-070 20
20의 Airtec 실린더 갈대 스위치 50
21의 용접 컨베이어 열전대 15
22 SSR 5
23 코드는 솔레노이드 코일을 131020531 2 spay
24의 리본 방울집게 죔쇠 실린더 131030589 5
25의 리본 방울집게 5
세포 픽업 119010213 1을 위한 교체 단위를 미끄러지는 1개의 180 도
2 내리는 단위 진공 펌프 (OEION) KRX5-P-V-03, KRX5-P-TV 2
3대의 사진 마이크로 감지기 Omron (E3Z-D61) 10
4 유출 솔레노이드 벨브 4
5 델타 VFD (INOVANCE) MD200S0.75B 2
6 Yamaha 로봇 YK600XG 1
7 Yamaha 로봇 관제사 RCX340 1
8 Omron 4 방법 릴레이 Omron 08817E7 4
9 Omron PLC 전력 공급 PA3001 1
10 Omron PLC CPU NJ501-1400 1
11 Omron A/D 카드 AD081-V1 1
12 Omron D/A 카드 DA08V 1
13 Omron D/A 카드 DA041 1
14 Omron I/D 카드 ID261 1
15 Omron O/D 카드 OD261 1
16 자동 귀환 제어 장치 드라이브 (쑤저우 INOVANCE 기술 CO.LTD) IS620NS5R5I-MC705 3
17 자동 귀환 제어 장치 모터 (내리기 inova) (, 수직 수평한,
용접 컨베이어 벨트, 세포 모터 180도 교체) ISMH4-75B30CB 3
18 자동 귀환 제어 장치 모터 (INOVA) (리본 잡아당기기 죔쇠 1 & 2) ISMH1-75B30CB 3
19 자동 귀환 제어 장치 모터 (inova) (끈 컨베이어를 내리는) ISMH1-40B30CB 1
LDTS4000는 사계 기초를 위한 필수 소비가능한 부속을 만듭니다
LDTS4000는 해마다 기초를 위한 필수 추천한 부속을 만듭니다
20 자동 귀환 제어 장치 드라이브 regester (Inovance) SH220-10 5
21 댄서 모터 드라이브 (달 ST) 리본 가이드 MWST10-Q-RN 2
22 댄서 모터 (달) 리본 가이드 2
23의 리본 모터 드라이브 (달) 리본 방출, 세포 180
정도 회전 MSST10-S-LH02 5
24의 리본 모터 (달) 리본 방출, 세포 180 도
회전 AM34HD1404-06 5
컨베이어 모터 드라이브 (TPG) CA-201A 1를 내리는 25의 세포 선적
컨베이어 장치 모터 (TPG) AFV-17-0060-030S 1를 내리는 26의 세포 선적
27명의 임시 직원 통제 (Autonics) TM4 1
28의 끝 구획 (siron) T024 10
29 12v DC 전원 공급 (meanwell) LRS-50-12 2
30 24v DC 전원 공급 (meanwell) SE-1000-24 4
31 24v DC 전원 공급 (meanwell) LRS-200-24 1
32의 진공 전시 미터 SMC-ZSE40AF-01-R 4
33의 로봇 진공 발전기 단위 SCHMALZ (SCPSB 10 SO4 NC) 1
34 광학적인 감지기 (Omron) E3X-HD 4
35 MSEP 댄서 모터 관제사 MSEP 단위 1
프로그램 (NODKA)를 가진 36 HMI (PC)
TPC6000-8172TLA-G4XD-
3470-4G-SSDI28G 1
